蒸汽調節減壓閥是廣泛應用于電站石化、輕紡供熱、制冷和造紙等工業領域中減溫減壓裝置的核心閥門之一，傳統的蒸汽調節減壓閥存在泄漏的幾率比較大，由于大變工況條件的增加和復雜工藝參數的使用要求，減溫減壓裝置在調節性能和安全可靠性方面常會出現問題。本文將詳細介紹一種平衡式雙密封蒸汽調節減壓閥。

平衡式雙密封蒸汽調節減壓閥結構如圖1、圖2所示，由閥體、閥蓋、閥座閥桿閥瓣填料隔環、執行機構等組成閥的開啟、調節或關閉是通過壓力變送器和調節器,再由執行機構操縱，帶動與閥瓣相連的閥桿，使閥瓣在閥座內上下運動，改變介質的流通面積來達到減壓的效果。新蒸汽由進汽管進人閥門中腔，當閥瓣上下移動時，使蒸汽經過流線型錐體通道，分別向上、向下排出,進人上、下汽腔,通過閥瓣調節其在閥座內上下位置,控制錐體流通面積,實現一次減壓的目的。

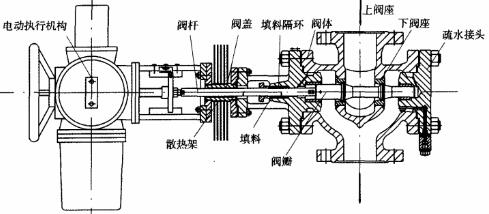

圖1 平衡式雙密封蒸汽調節減壓閥

圖2 閥座、閥瓣密封結構示意圖
