壓力波動預止閥產品概述

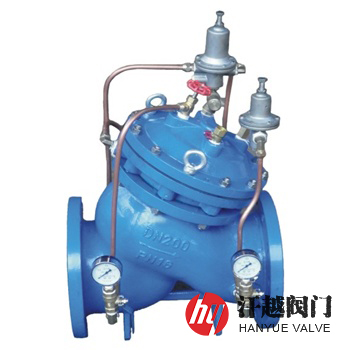

735S壓力波動預止閥是一種液壓自動控制閥，其被設計用于減小由于水泵開啟、關閉或斷電而造成停泵時引起的壓力波動，從而保護水泵管網系統，此閥是一種導閥控制，液壓驅動的隔膜控制閥，它的開關由閥門兩端的壓差驅動，上控制腔根據雙路控制原理操作，通過調節導閥和泄壓導閥控制主閥動作，下控制腔通過一固定的小孔與下游壓力相連，關閉時起緩沖作用。

突然停泵，水流由于慣性作用，首先產生水柱分離(趨勢)，引起系統壓力下降，隨后分離水柱發生彌合，兩股分離水柱劇烈碰撞產生壓力很高的彌合水錘，產生巨大的壓力波動，壓力波動預止閥的低壓泄壓導閥可感應到這種初始的壓力下降，預先開啟主閥，隨后而來的彌合高壓將主閥完全打開，泄放系統高壓，從而起預防水錘的功能，高壓導閥感應高壓力波，同樣會開啟主閥，并使主閥保持開啟狀態，液壓或機械的流量控制器可限制閥門的開啟，這一裝置有效地控制了壓力波動，并保證主閥及時關閉不產生額外的系統壓力損失，當系統高壓降低到接近于設定值時，高泄壓導閥關閉，主閥上控制腔中的壓力隨之增加，主閥關閉，系統中的壓力恢復至正常工況。本產品為了便于區別高低兩個泄壓導閥，在低壓泄壓導閥上標有數字"2"，高壓泄壓導閥上標有數字"3"，高壓、低壓泄壓導閥上都裝有調節螺釘，以分別設定低壓/高壓泄壓值，由針閥控制主閥關閉速度。

735S壓力波動預止閥除了可預防壓力波動，還具有將過高壓力排向大氣，而維持預設的較大系統壓力的功能，當系統壓力超出高壓泄壓導閥的設定值，高壓泄壓導閥開啟，主閥上控制腔中的壓力減小，主閥開啟使系統泄壓，從而維持系統的預設壓力值，系統壓力降低到泄壓導閥設定值，導閥將關閉，主閥上控制腔中的壓力會增加并緩慢關閉以維持預設系統壓力值。

壓力波動預止閥部件材料

壓力波動預止閥性能規范

壓力波動預止閥外形尺寸

壓力波動預止閥結構圖

本產品有角型和Y型兩種閥體。如果你需訂購我廠水力控制閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質等以便選型，若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
