按照結構形式分類，給水減壓閥分為比例式、可調式兩類，結構示意參見圖1。

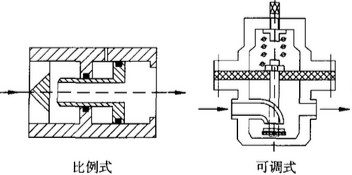

圖1給水減壓閥結構示意

比例式的出口壓力與進口壓力是按照固定比例減壓的，常見減壓比分別為2:1、3:1、4:1、5:1。比例式結構簡單，閥體只有一個活動部件活塞，活塞在截留口處的縫隙變化、前后面積不同。隨著流量的變化，截留口產生的阻力損失隨著進口、出口的壓力差變化，保持進口、出口的壓力按照固定比例。當沒有流量時，閥體的截留口完全關閉實現減靜壓。比例式的減壓效果好，無需人工調節，閥體體積小，便于加工制作，價格低廉，安裝、維護簡便,使用壽命長，但出口壓力不能調節。

可調式的出口壓力可以按照需要進行調節，通過增強局部水頭損失以達到減壓的目的。進水通過截留口，降低的壓力作為反饋信號引到橡膠膜片下面，利用膜片與彈簧的力平衡關系，通過聯動閥芯使閥瓣保持在一定的開啟高度，得到相應的阻力系數，使出水壓力達到設定值。當達到關閉截留口的設定值時，實現減靜壓。調節彈簧的平衡力可以靈活地調節出口壓力。可調式的出口壓力相對穩定，動作反應靈敏，使用靈活,結構復雜，閥體體積大，價格較高。使用一段時間后，出口壓力出現偏移時，可調節后繼續使用。閥體內彈簧和隔膜在使用一定年限后，會出現彈性疲勞和老化現象，需及時調整或更換。

按照控制方式分類，給水減壓閥分為直接作用式、先導式兩類。直接作用式是利用出口壓力變化直接控制閥瓣運動。先導式由主閥和先導閥組成，出口壓力的變化通過先導閥控制主閥動作，并可使出口壓力穩定，又稱減壓穩壓閥。
