T型過濾器

: 更新時間2023-01-29 19:53:46; 產品名稱; 型??????? 號ST31、ST32; 公稱通徑DN50~DN600; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

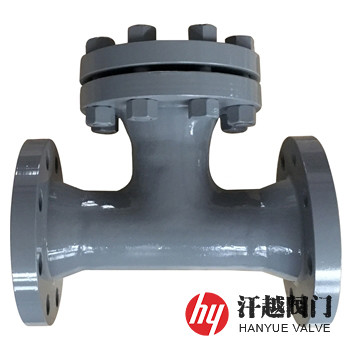

ST31直流式T形過濾器產品概述

ST31直流式法蘭連接T形過濾器是一種由等徑三通管子、法蘭、盲板、濾芯和橢圓環型濾座等組成，用于阻擋不同粒徑固體雜質的裝置，其等徑三通管的左端為進料口，右端為出料口，凸出管形的頂端焊接有法蘭，并通過螺栓螺母固定連接有盲板，而由濾筒和濾網組成的一端斜口的圓柱型濾芯則放置在凸出管形的內部，并且它的傾斜面開口卡接在傾斜的濾座上，另一端則抵在殼蓋的密封面上，從而將進料口與出料口隔開，當介質從左端流入，流經濾網時是先由濾筒內再流向濾筒外，其中的固體雜質顆粒被阻擋在濾筒內部的絲網上，而潔凈的濾液則能穿過具有一定規格的絲網從右端流出。該過濾器濾座與進料口所成的夾角為45度，圓柱濾芯的傾斜面與水平方向夾角為45度，給更換濾芯帶來了方便。與本產品同系列的還有ST32直流式焊接連接T形過濾器。

ST31直流式T形過濾器部件材料

序號	部件名稱	材料名稱
1	等徑三通	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	法蘭	A105	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	濾座	Q235B	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	濾筒濾網	304	304	304	316	316L
5	密封墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	盲板	Q235B	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
7	螺柱	35CrMo	35CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	螺母	30CrMo	30CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	排放口	304	304	304	316	316L

ST31直流式T形過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	HG/T 21637-2021 化工管道過濾器系列
法蘭標準	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗試驗	HG/T 21637-2021 化工管道過濾器系列
過濾精度	0.02mm ~ 16.0mm

ST31直流式T形過濾器外形尺寸

公稱壓力 PN	公稱直徑 DN	尺寸(mm)				排放口 B1	有效過濾面積/m²
公稱壓力 PN	公稱直徑 DN	L	L3	H	H1	排放口 B1	有效過濾面積/m²
16	50	218	15	127	249	NPT ?	0.006180
	65	242	25	139	280	NPT ?	0.009587
	80	272	30	156	317	NPT ?	0.012613
	100	314	40	177	372	NPT ?	0.020683
	125	358	45	201	429	NPT ?	0.031213
	150	396	55	220	481	NPT ?	0.043027
	200	480	70	264	590	NPT ?	0.070394
	250	572	90	312	709	NPT ?	0.107433
	300	664	105	360	826	NPT ?	0.153285
	350	722	120	391	900	NPT ?	0.183267
	400	780	140	422	984	NPT ?	0.230907
	450	860	180	470	1089	NPT ?	0.288064
	500	942	230	515	1196	NPT ?	0.352624
	600	1054	250	581	1359	NPT ?	0.480659
表中為PN16法蘭連接結構尺寸，如需其他公稱壓力、公稱直徑及焊接連接結構尺寸，請聯系我們！

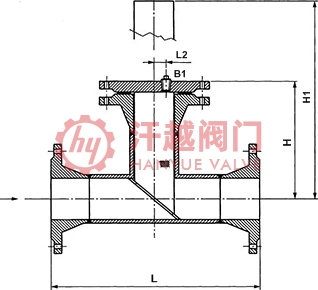

ST31直流式T形過濾器結構圖

直流式T形過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明類型代號、公稱尺寸、公稱壓力或壓力等級、材料(包括殼體、法蘭、法蘭蓋、濾筒及濾網等)、過濾精度、端部連接型式，如連接端部選用法蘭連接時，請注明法蘭執行標準及法蘭密封面形式等。
